Herramienta gratuita de colocación de cámaras
Arrastra y suelta cámaras en mapas satelitales o planos. Visualiza el campo de visión en tiempo real, detecta puntos ciegos y optimiza tu layout CCTV — sin software que instalar.
El planificador de cámaras gratuito para profesionales de la seguridad
CCTVplanner es un planificador de cámaras de seguridad en el navegador que ayuda a instaladores e integradores a planificar la cobertura antes de la instalación: coloca cámaras sobre mapas satelitales o planos de planta, comprueba el campo de visión y las distancias DORI y elimina los puntos ciegos en minutos.

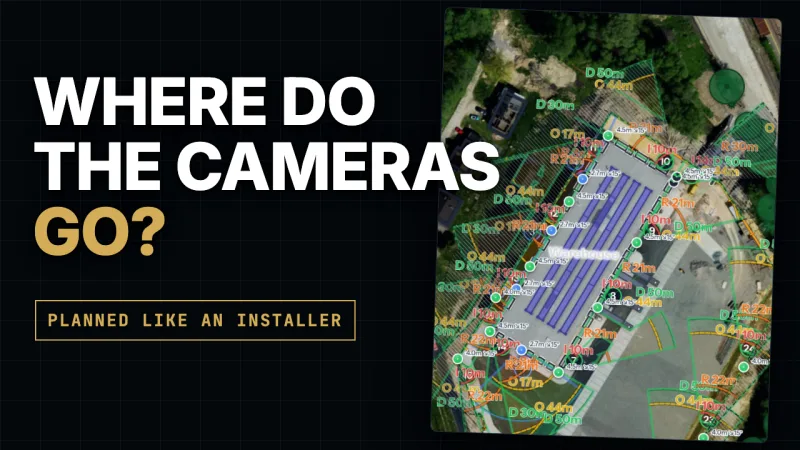

VÍDEO · 1:00
Dónde poner cámaras de seguridad: ubicación de cámaras CCTV como la haría un instalador
El planificador de cámaras con IA de CCTVplanner coloca las cámaras de seguridad como lo haría un instalador: una cámara que ve caras en cada puerta y matrículas en cada acceso, cámaras de esquina a lo largo de cada fachada y luego una cadena de cámaras en la valla, cada posición comprobada y lo que se ve fuera de la parcela enmascarado.
Cada pantalla del vídeo es el planificador real. Se reproduce con locución y subtítulos en tu idioma.
Cómo funciona
Elige tu mapa
Abre un mapa satelital de tu sitio o sube una imagen de plano. Establece la escala para mediciones precisas.
Coloca cámaras
Arrastra cámaras a tu layout. Ajusta objetivo, altura de montaje y ángulo. Ve los conos de campo de visión actualizarse en tiempo real.
Exporta tu diseño
Exporta tu layout de cámaras como un informe PDF profesional con programación de cámaras, mapa de cobertura y lista de equipos.
¿Qué área cubre una cámara de seguridad?
Una cámara de seguridad cubre un cono que se ensancha con la distancia. La lente fija su anchura: una focal corta ve amplio y cerca, una larga estrecho y lejos. Hasta qué profundidad la cobertura sigue siendo útil depende del detalle que necesite. La EN 62676-4 lo fija en píxeles por metro: 250 para identificar a una persona, 125 para reconocerla, 62,5 para observarla y 25 para detectarla.
| Distancia focal | Ángulo horizontal | Anchura a 10 m | Anchura a 20 m | Identifica hasta | Detecta hasta |
|---|---|---|---|---|---|
| 2,8 mm | 81,2° | 17,1 m | 34,3 m | 6 m | 60 m |
| 4 mm | 61,9° | 12 m | 24 m | 9 m | 85 m |
| 6 mm | 43,6° | 8 m | 16 m | 13 m | 128 m |
| 8 mm | 33,4° | 6 m | 12 m | 17 m | 171 m |
| 12 mm | 22,6° | 4 m | 8 m | 26 m | 256 m |
Calculado para un sensor de 1/3 de pulgada y una imagen de 4 MP de 2560 píxeles de ancho. Cada modelo de cámara en CCTVplanner usa sus propios datos de sensor y lente.
Qué reduce la cobertura real
- Los obstáculos. Muros, árboles y vehículos aparcados proyectan una sombra en el campo de visión.
- La altura de montaje y la inclinación. Una cámara montada alta e inclinada hacia abajo no ve el suelo justo debajo de ella.
- La luz. De noche, la profundidad útil termina donde terminan el infrarrojo o la iluminación del lugar.
CCTVplanner dibuja la cobertura de cada cámara sobre el emplazamiento real con estos límites: las zonas DORI con los datos de cada modelo, recortadas por los obstáculos de alrededor, a la altura e inclinación que usted fije.
Funciones de colocación potentes
FOV en tiempo real
Ve el cono de campo de visión de cada cámara actualizarse al instante al mover, rotar o cambiar parámetros del objetivo.
Detección de puntos ciegos
Identifica brechas en tu cobertura. La herramienta resalta las áreas que no están cubiertas por ninguna cámara en tu layout.
Mapas satelitales
Coloca cámaras sobre imágenes satelitales de Google Maps para una planificación precisa de sitios exteriores con contexto real.
Soporte de planos
Sube planos como imágenes y coloca cámaras en layouts interiores. Establece la escala para un cálculo preciso del campo de visión.
Base de datos de cámaras
Elige entre más de 65.000 modelos de cámaras reales con especificaciones precisas. Datos de objetivo, resolución y alcance integrados.
Exportación PDF
Exporta tu diseño de colocación de cámaras como un informe PDF profesional listo para presentaciones a clientes.
Cómo nos comparamos
| Característica | CCTVplanner | JVSG ($500+) | IPVM ($250/yr) |
|---|---|---|---|
| Plan gratuito disponible | - | - | |
| Basado en web (sin descarga) | - | ||
| Mapas satelitales | - | ||
| Carga de planos | - | ||
| Visualización de FOV | |||
| Exportación PDF | |||
| 33 idiomas | - | - |
Preguntas sobre la ubicación de cámaras
¿Qué es una herramienta de ubicación de cámaras?
Es un software que permite colocar cámaras de seguridad sobre un mapa o un plano para ver su campo de visión, su área de cobertura y sus puntos ciegos antes de instalarlas. CCTVplanner es una herramienta gratuita de ubicación de cámaras en línea que funciona directamente en el navegador.
¿Cómo se planifica la ubicación de cámaras CCTV?
Empiece cargando su plano o usando el mapa satelital en CCTVplanner. Después arrastre las cámaras donde las quiera. La herramienta muestra al instante el cono de visión de cada cámara, lo que ayuda a encontrar puntos ciegos y optimizar la cobertura. Ajuste la altura de montaje, el ángulo y la lente para afinar el diseño.
¿Hasta dónde ve una cámara de seguridad?
Depende de la lente y de la resolución. Una cámara de 4 MP con lente de 2,8 mm identifica personas hasta unos 6 m y las detecta hasta unos 60 m. Con una lente de 12 mm, la misma cámara identifica personas hasta unos 26 m. De noche, el alcance infrarrojo de la ficha técnica es un límite aparte.
¿Qué área cubre una cámara de seguridad con lente de 2,8 mm?
Unos 81 grados de ancho con un sensor de 1/3 de pulgada. A 10 m la imagen mide unos 17 m de ancho, y una cámara de 4 MP con esta lente identifica personas hasta unos 6 m. Las fichas técnicas suelen indicar un ángulo mayor porque muchas cámaras tienen un sensor más grande.
¿Esta herramienta de ubicación de cámaras es gratuita?
Sí. CCTVplanner ofrece un plan gratuito permanente para diseñar distribuciones CCTV con hasta 6 cámaras por proyecto. Sin tarjeta de crédito ni límite de tiempo.
¿Puedo usar mapas satelitales para ubicar las cámaras?
Sí. CCTVplanner integra las imágenes satelitales de Google Maps, así que coloca las cámaras directamente sobre la vista aérea real de su emplazamiento. También puede cargar planos de planta para cámaras de interior.
Empieza a planificar tu próximo sistema CCTV
No se requiere tarjeta de crédito. Empieza a colocar cámaras en tu plano de sitio en minutos.
