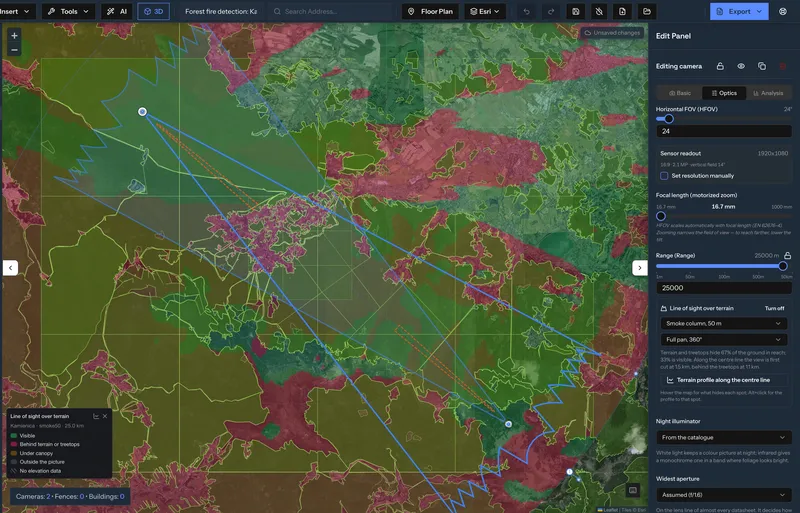

Sigtelinje over terræn og skov
Hvert kamera gennemsøger op til 50 km omkring sig, over højdedata og trækronernes højde. Grønt terræn ses, rødt skjules af terræn eller trætoppe.
SKOVBRANDSDETEKTERING · KAMERAPLANLÆGNING
Planlæg kameraer til skovbrandsdetektering, før den første mast står
Se hvilke skråninger et kamera i en mast på en bakketop dækker over terræn og skov, hvor stor røgen er i billedet på 13 km, og om masten holder til dimensionerende vind.
FILM · 3:29

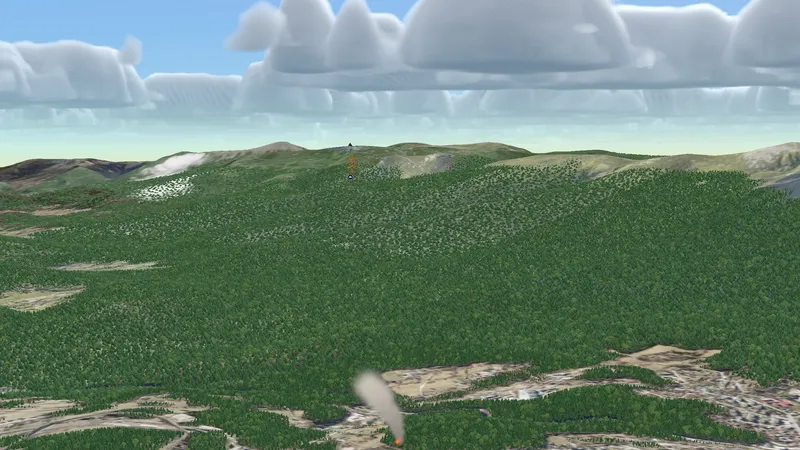

Se røg fra en skovbrand på 13 km afstand
To master på 40 m i Krkonoše og Jizerabjergene og en brand i dalen mellem dem. Hvert tal i filmen kommer fra planlæggeren.
Filmen afspilles fra YouTube, med lyd på 7 sprog og undertekster på 33.
FEM KONTROLLER · ÉT PROJEKT
Fra kortet til masten

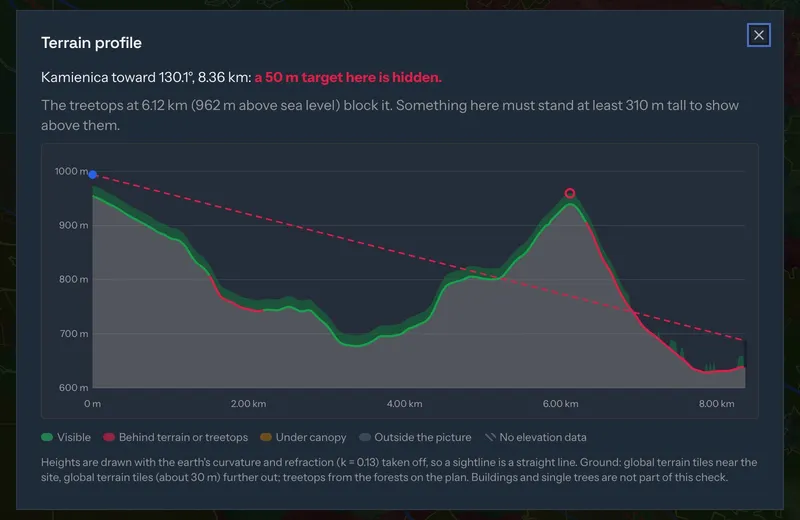

Terrænprofil til et hvilket som helst punkt
Klik hvor som helst, så tegner profilen sigtelinjen over jorden og trætoppene, med jordens krumning og refraktion medregnet, og fortæller, hvor højt noget dér skal være for at kunne ses.

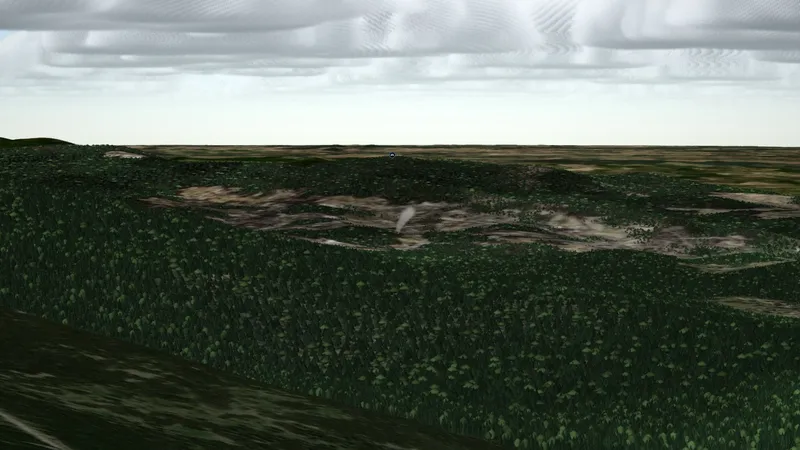

Billedet ved hver brændvidde
Kameravisningen bygges ud fra producentens objektivdata. Hikvision DS-2TD8167-230ZG2F/W i filmen zoomer fra 24,33° til 0,41°: på 13,2 km er billedfeltet 94,5 m bredt, og et 35 m røgspor fylder 711 pixels.

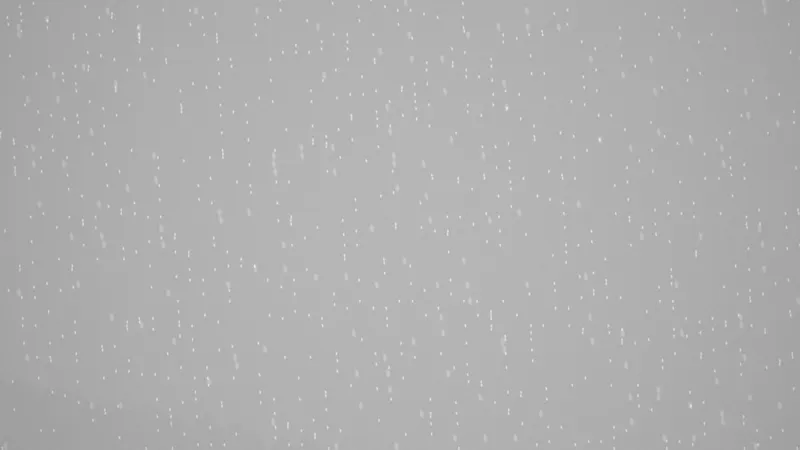

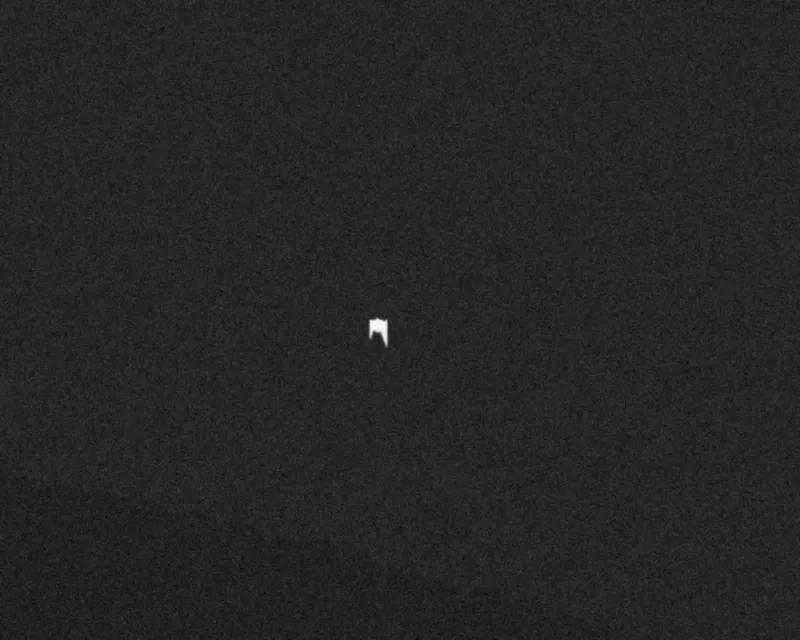

Termisk billede gennem regn
I let regn på 2,5 mm/t falder sigtbarheden til 5,9 km, og den synlige kanal viser gråt. Den termiske kanal på 640 × 512 ser stadig branden på 13,2 km: 14 × 27 pixels, 59 gange lysere end jord ved 20 °C.

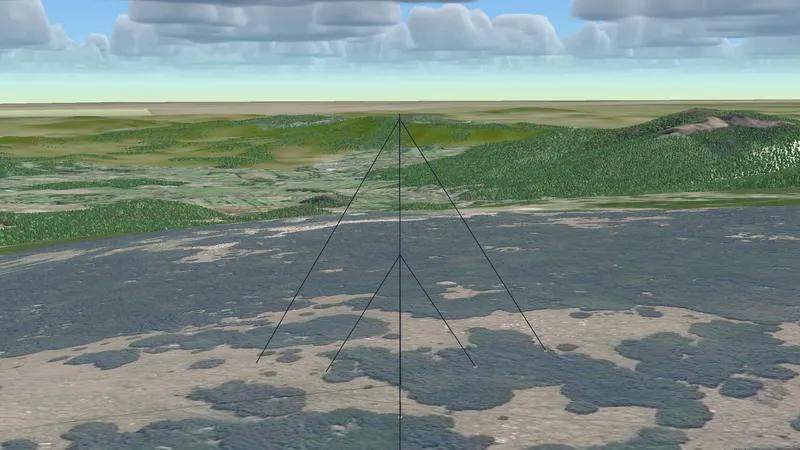

Masten, der bærer det

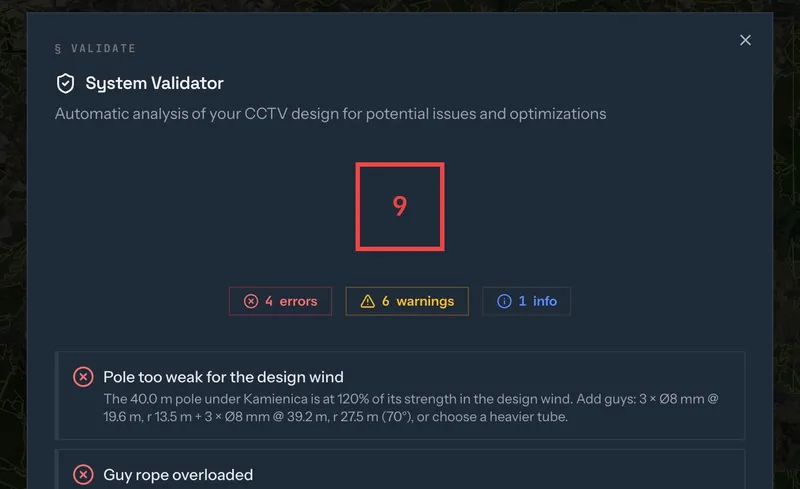

Masthøjde, kameraet i toppen og bardunerne hører til samme projekt. Validatoren tjekker stolpen i dimensionerende vind og foreslår barduner: et 40 m rør på 120 % af sin styrke falder til 23 % med 3 × Ø8 mm ved 19,6 m og 3 × Ø8 mm ved 39,2 m.
HVAD DER GÅR IND I PLANEN
Data bag hver kontrol
- Terræn: nationale opmålinger hvor de findes, EU-DEM 25 m og længere ude globale terrænfliser på omkring 30 m.
- Skov: hver skov fra OpenStreetMap inden for 50 km, med den kronehøjde du angiver.
- Røg: en røgsøjle med højde og drift og en flammefront til det termiske billede.
- Kameraer: objektiv, sensor og termisk kanal fra producentens datablad.
- Vejr: spredte skyer, overskyet og regn, med sigtbarheden beregnet ud fra regnintensiteten.
Sigtelinje over terræn og kameraets 3D-visning er i Pro-abonnementet. Se abonnementer
Spørgsmål
Hvor langt ser et kamera til skovbrandsdetektering røg?
Terræn og skov afgør det mere end objektivet. Med et 1000 mm-objektiv er billedfeltet på 13,2 km 94,5 m bredt, så 35 m røg er stort i billedet, men en ås eller trætoppe imellem skjuler det helt. Sigtekontrollen viser, hvilket terræn hvert kamera faktisk ser.
Hvor høj skal en brandvagtsmast være?
Høj nok til at se over skoven omkring den og åsene imellem. I filmen gav to 40 m-master i skov med 20 m høje kroner modsatte svar: den ene så røgen på 13,2 km, den anden missede den på 8,36 km, fordi trætoppe på et plateau var i vejen.
Ser et termisk kamera en skovbrand i regn?
I let regn ja, selv på lang afstand. I filmen viser den synlige kanal gråt ved 5,9 km sigtbarhed, mens den termiske kanal viser branden 13,2 km væk. Røg er næsten gennemsigtig i langbølget infrarødt, så det termiske kamera ser flammerne, ikke røgen.
Hvilket abonnement indeholder disse kontroller?
Sigtelinje over terræn og kameraets 3D-visning er i Pro-abonnementet. Placering af kameraer på kortet virker i alle abonnementer, inden for abonnementets kameragrænse.
Planlæg dit første brandvagtskamera
Find stedet, tilføj skoven og en mast, og tjek hvad kameraet ser, før noget bliver bygget.
